Uporaba diagnostične naprave ELM327 v sistemu Android

kako uporabljati elm327 prek android -

Faza 1: Priprava

Pred neposredno uporabo diagnostične naprave morate pripraviti tako Android kot sam avtomobil. Koraki so naslednji:

  1. V pametni telefon (tablični računalnik) namestite enega od programov, omenjenih v drugem koraku.
  2. Poiščite priključek za vgrajeni računalnik in nanj priključite napravo. Njegova posebna lokacija je odvisna od znamke, modela in leta proizvodnje avtomobila - glejte servisni priročnik ali poiščite internet.

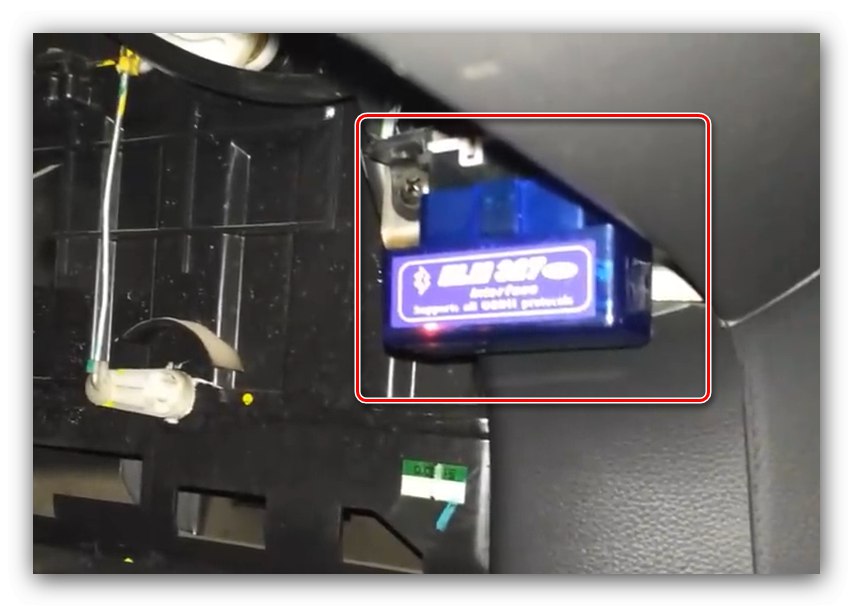

    3. Povezava optičnega bralnika in diagnostičnega priključka za uporabo ELM327 v sistemu Android

  3. Nekaterim modelom avtomobilov je mogoče diagnosticirati le pri delujočem motorju, zato bo v procesu povezovanja naprave in Androida avtomobil morda treba zagnati in v prostem teku.

Prav tako je treba ELM327 vnaprej združiti s pametnim telefonom ali tabličnim računalnikom. To se naredi zelo preprosto:

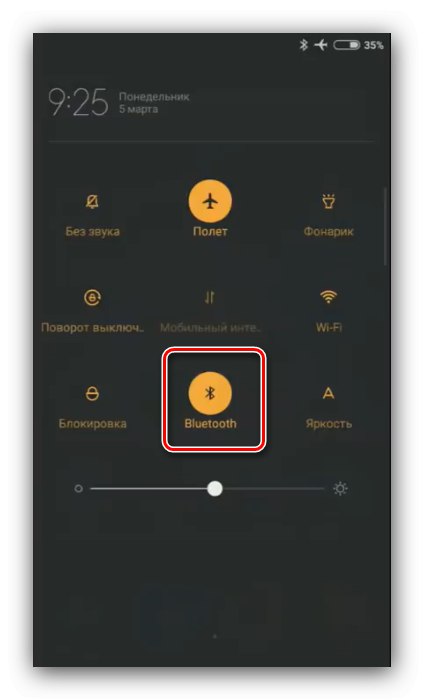

  1. Najprej vklopite Bluetooth v Androidu: preglejte točke "Nastavitve" – "Brezžično omrežje" – "Bluetooth" ali njihovi kolegi v vdelani programski opremi ali pa se dolgo dotaknite ustrezne ikone na zavesi.

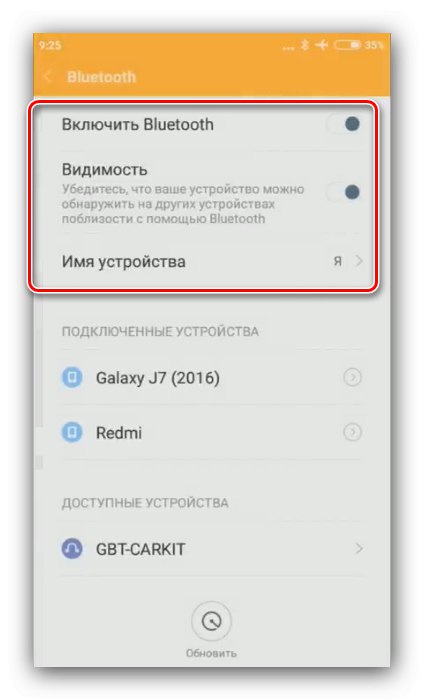

    V napravi odprite nastavitve Bluetootha, če želite uporabiti ELM327 v sistemu Android

    Obrnite stikalo v aktivni položaj in preverite, ali je element "Vidno vsem" (lahko se imenuje tudi "Vidnost").

    2. V napravi omogočite način Bluetooth in način prepoznavanja, če želite uporabljati ELM327 v sistemu Android

  2. Opravite pregled naprave - diagnostična orodja bodo verjetno označena kot OBD2, "Scantool", "Obdkey" ali podobnega pomena. Dotaknite se ustreznega položaja za seznanitev.

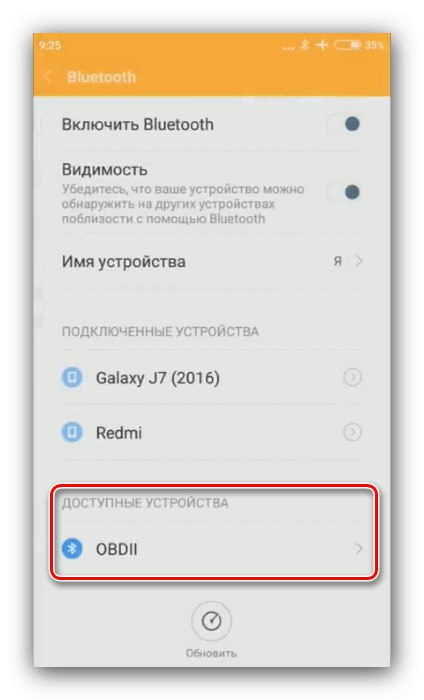

    3. Poiščite želeno napravo in se povežite prek Bluetootha, če želite uporabiti ELM327 v sistemu Android

  3. Za povezavo boste morali vnesti štirimestno kodo PIN - običajno so to zaporedja 1234, 6789, 0000 in 1111.

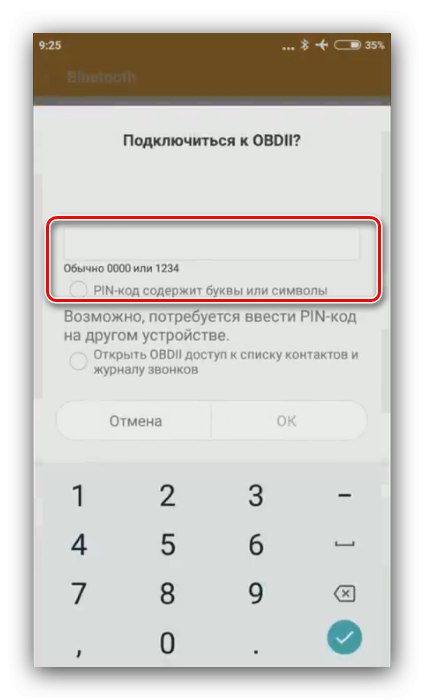

    4. Vnos kode PIN za povezavo Bluetooth za uporabo ELM327 v sistemu Android

  4. Po prijavi uspešne povezave lahko nadaljujete z diagnostičnimi aplikacijami.

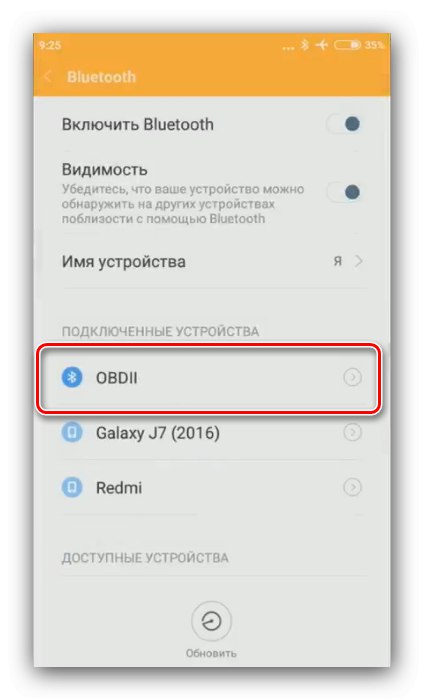

Končajte postopek povezave Bluetooth, če želite uporabiti ELM327 v sistemu Android

Faza 2: Uporaba aplikacij za ELM327

Na tem čipu je veliko programov za delo s skenerji, vendar bomo za primer obravnavali nekaj najbolj priljubljenih rešitev.

Navor

Aplikacija Torque je bila in ostaja univerzalna programska oprema za delo s skenerji OBD2, zato želimo začeti z njo.

Prenesite Torque Lite iz trgovine Google Play

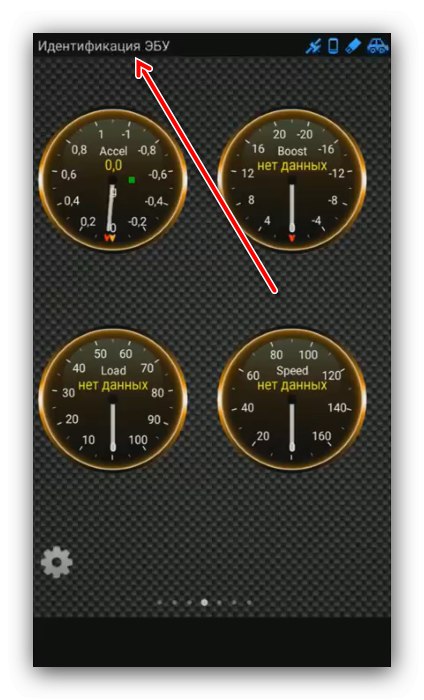

  1. Zaženite program in počakajte, da prebere podatke iz vgrajenega računalnika.

    2. Postopek povezovanja s skenerjem za uporabo ELM327 v sistemu Android prek Torque Lite

  2. Meritve merilnika so prikazane kot pripomočki. Program privzeto prikaže samo enega, lahko pa jih dodate več - za to z dolgim ​​dotikom zaslona izberite želenega v kontekstnem meniju.

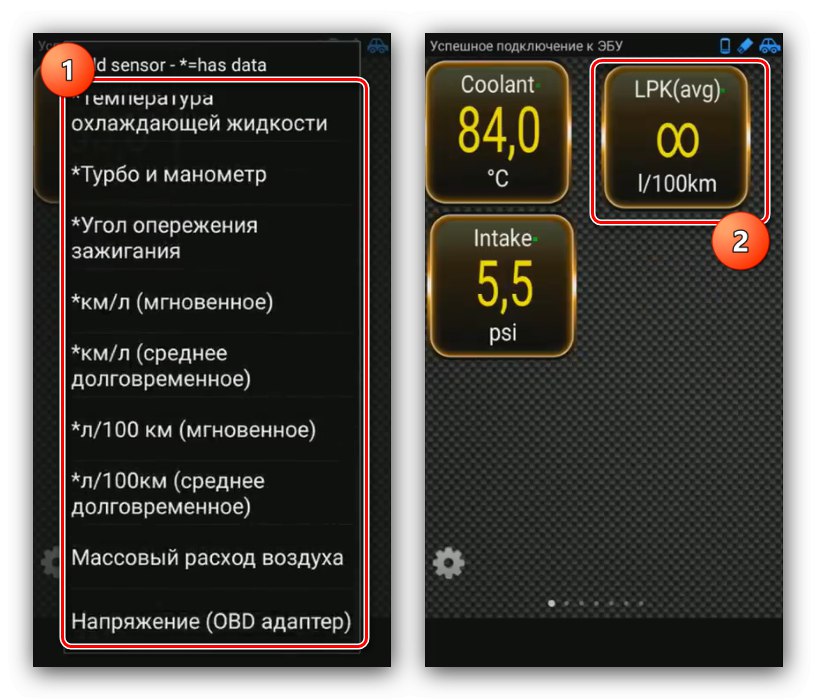

    3. Pripomočki senzorjev za uporabo ELM327 v sistemu Android prek Torque Lite

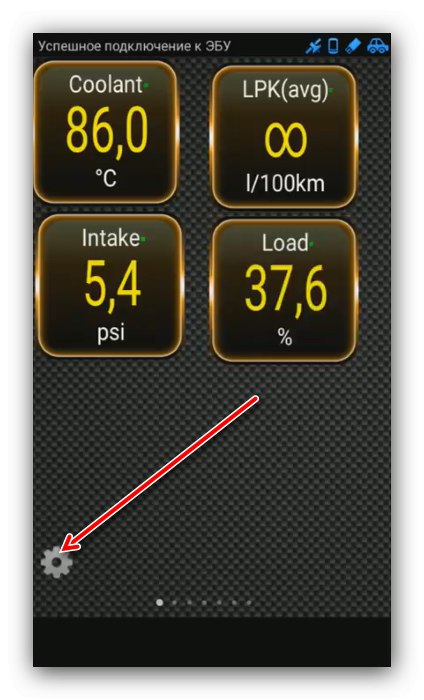

  3. Za dostop do ostalih funkcij odprite meni s pritiskom na gumb zobnika spodaj levo.

    4. Odprite nadzorni meni, če želite uporabiti ELM327 v sistemu Android prek Torque Lite

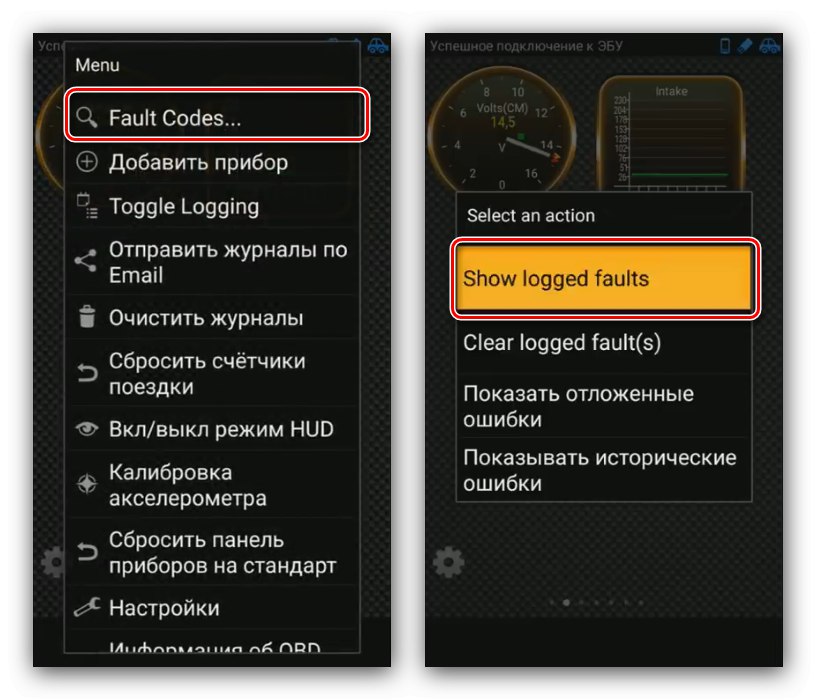

  4. Če si želite ogledati napake, ki jih izda elektronska krmilna enota (ECU), izberite elemente v meniju "Kode napak" – Prikaži prijavljene napake... Če najdete napake, bo aplikacija prikazala kode.

    Pokaži dnevnik napak v meniju za uporabo ELM327 v Androidu prek Torque Lite

    V meniju si lahko ogledate tudi stare, že popravljene napake - za to izberite možnost Pokaži zgodovinske napake.

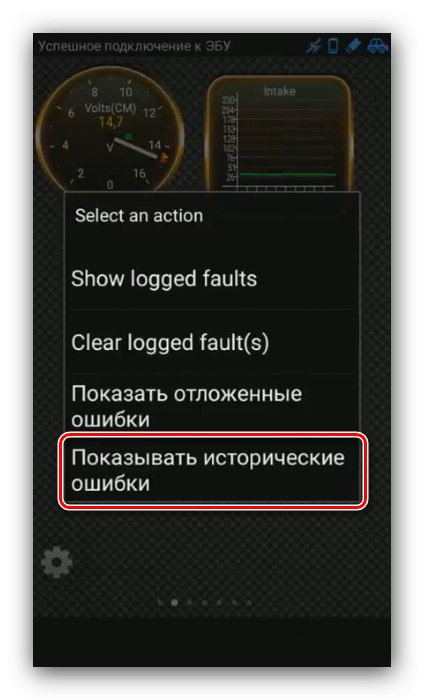

    5. Prikažite zgodovinske napake v meniju za uporabo ELM327 v Androidu prek Torque Lite

    Celotna različica Torque Pro ima napredne funkcije, kot je omogočanje ekonomizerja, vendar je odgovor na vprašanje "ali se splača plačati?" prepuščeno presoji uporabnika.

InCarDoc

Ta rešitev je bila prej znana kot OBD Car Doctor in je najbolj združljiva z avtomobili, narejenimi v postsovjetskih državah, zato je za njihove lastnike dobra alternativa prej omenjeni Torque Light.

Prenesite InCarDoc iz trgovine Google Play

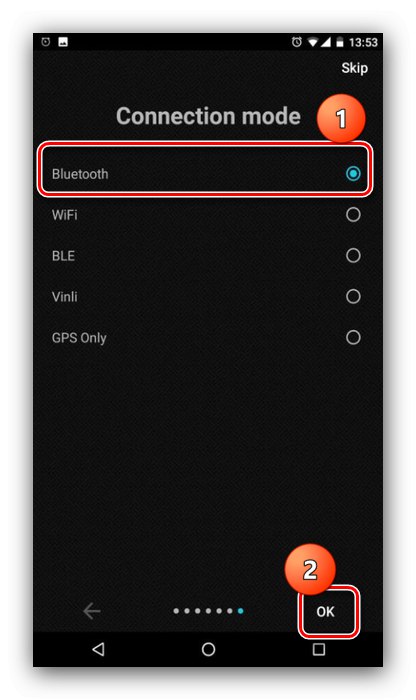

  1. Po zagonu boste morali izbrati način povezave. V našem primeru bo to Bluetooth, zato preverite ustrezno možnost in kliknite "V REDU".

    2. Izberite način povezave za uporabo ELM327 v Androidu prek InCarDoc

  2. Po vzpostavitvi povezave se prikaže glavni delovni zaslon InCardoc. Funkcije aplikacije nadziramo prek menija, ki ga lahko odpremo s pritiskom na gumb s tremi črtami.

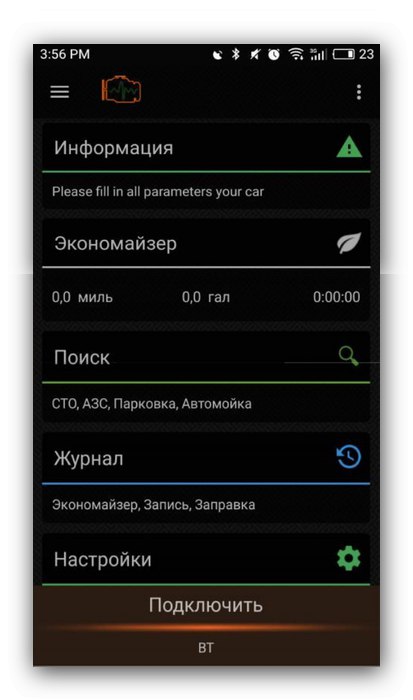

    3. Glavni meni aplikacije za uporabo ELM327 v Androidu prek InCarDoc

  3. Na voljo je več možnosti, vendar se bomo osredotočili na najbolj zahtevne, in sicer "Dinamični parametri" in "Diagnostika".

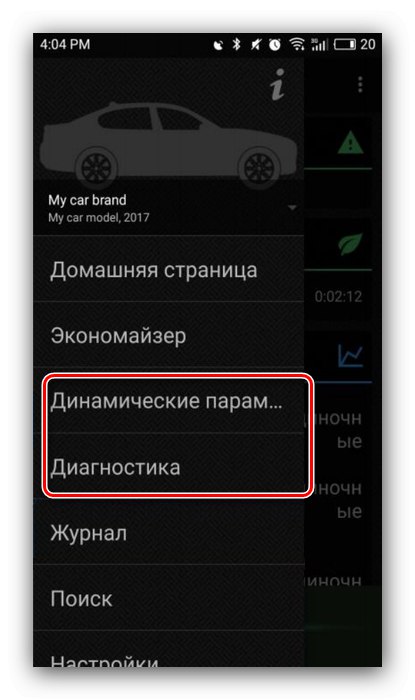

    4. Možnosti na zahtevo za uporabo ELM327 v sistemu Android prek InCarDoc

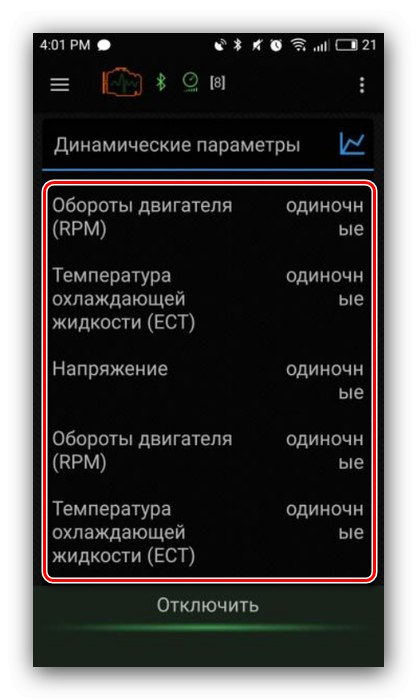

  4. Dinamični parametri pomenijo več značilnosti motorja, kot so vrtljaji na minuto, načini delovanja sistema za gorivo, temperatura in pretok zraka itd. Poseben nabor prikazanih parametrov in možnost nadzora nad njimi je odvisna od vozila in njegovega ECU-ja.

    5. Ogled in spreminjanje dinamičnih parametrov za uporabo ELM327 v Androidu prek InCarDoc

  5. Diagnostični način omogoča ogled napak, ki se pojavijo, in kar je najpomembneje, prikaže njihove opise. Poleg tega lahko prejete podatke pošljete v družbena omrežja ali po e-pošti - na primer, da se obrnete na servisni center ali znanega serviserja.

Dnevnik napak in predložite možnosti za uporabo ELM327 v Androidu prek InCarDoc

InCarDoc ima številne prednosti, obstajajo pa tudi slabosti - nekatere funkcije so na voljo samo v plačljivi različici, oglasi pa so prikazani v brezplačni različici.
